Медицинские консоли: виды, особенности и применение

Современная медицина не может обходиться без высокотехнологичного оборудования, которое обеспечивает точную диагностику и эффективное лечение пациентов. Одним из ключевых компонентов комплексной медицинской инфраструктуры являются медицинские консоли. Эти устройства служат не только для удобства работы медицинского персонала, но и для обеспечения безопасности, повышения эффективности процедур и улучшения качества обслуживания.

В данной статье рассмотрим, что представляет собой медицинская консоль, основные виды, особенности и области применения. От стационарных до мобильных решений — медицинские консоли интегрируют передовые технологии и эргономичный дизайн, что делает их незаменимыми в клиниках, больницах и других медицинских учреждениях. Понимание их функционала и возможности использования поможет медицинским работникам оптимизировать свою работу и улучшить результаты лечения.

Что представляет собой медицинская консоль

 Медицинская консоль — это комплексная установка, обеспечивающая эффективную подачу медицинских газов и электропитания непосредственно к рабочей зоне медперсонала или к месту оказания помощи пациентам.

Данное оборудование устанавливается в различных медицинских помещениях: палатах, операционных, отделениях реанимации, процедурных кабинетах и родильных отделениях. Консоль объединяет все необходимые компоненты для жизнеобеспечения пациента и создания комфортных условий (системы подачи медицинских газов, электрические розетки, заземление и другие элементы). Благодаря своей компактной конструкции, она позволяет оптимизировать рабочее пространство, способствуя более результативной работе медицинского персонала.

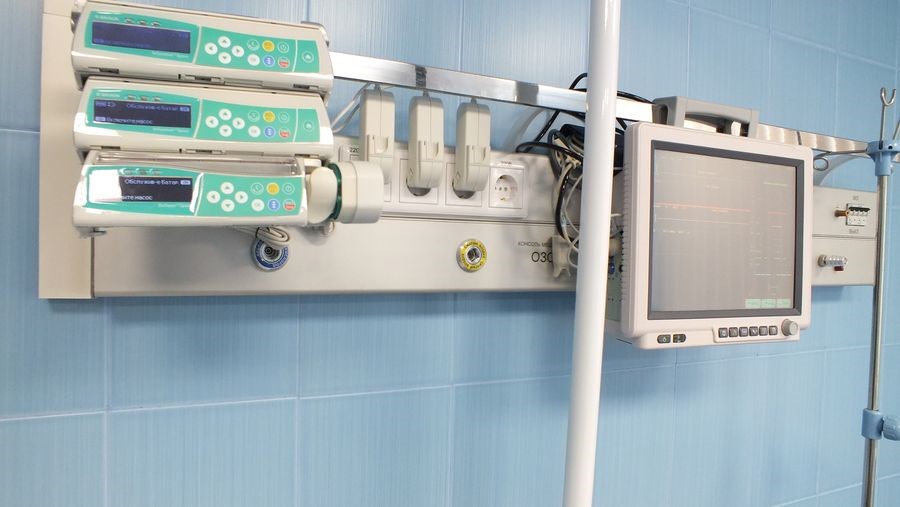

Рис. 1 Медицинская консоль «ОЗОН»

В настоящее время медицинские консоли являются неотъемлемым элементом оборудования лечебных учреждений, включая больницы, госпитали, родильные дома и клиники.

Конструкция медицинских консолей

 Медицинская консоль состоит из нескольких секций:

1. газовая секция;
2. электрическая секция;
3. монтажные линейки и кронштейны.

Рассмотрим их более подробно.

1. Газовая секция. Включает в себя различные компоненты в зависимости от назначения: газовые клапаны быстрого соединения (для подачи кислорода, сжатого воздуха, вакуума, закиси азота, углекислого газа), систему эвакуации наркотических газов, клапан для пневмопривода, манометры для контроля давления в газопроводах, а также аварийные вентили для перекрытия магистралей.

Газовая секция консоли состоит из нескольких быстроразъемных газовых клапанов стандартов DIN 13260-2, AFNOR, UNI. Это могут быть клапаны:

— кислород;

— сжатый воздух;

— вакуум;

— закись азота;

— углекислый газ;

— аргон;

— клапан для отвода медицинских азов AGSS, либо пассивный AGSS;

— устройство для отвода наркотических газов эжекционное;

— клапан привода пневмоинструмента двухконтурный;

— контрольные манометры давления в газовых магистралях;

— аварийные вентили перекрытия магистралей.

Уникальный фланец-ключ, которым оснащен каждый тип клапана, предотвращает ошибочное подсоединение газового оборудования, предназначенного для другого газа.

Газовый клапан состоит из двух частей: основание из латуни и замковый элемент. Основная часть клапана контролирует подачу, активацию и деактивацию газа, в то время как замковый элемент обеспечивает закрепление углового штекера.

Опционально, быстроразъемный газовый клапан может быть дополнен встроенным обратным клапаном. Данный обратный клапан монтируется в основание из латуни и гарантирует сохранение герметичности в магистрали при демонтаже замковой части. Благодаря этому, проведение сервисных работ возможно без необходимости отключения магистрали в консоли КОК и перемещения пациентов с газовым оборудованием в другое отделение.

В качестве опции, штекер газового клапана может иметь поворотную секцию, предотвращающую перегибание газовых шлангов оборудования. Такая модификация штекера называется поворотным. В качестве дополнительных опций в газовую секцию консоли могут быть установлены манометры для индикации давления.

2. Электрическая секция. Содержит заземленные электрические розетки с индикаторами напряжения и защитными шторками, автоматические выключатели, клеммы для заземления и зануления (универсального типа или стандарта DIN), осветительные приборы (светодиодные или люминесцентные) для общего и нижнего освещения, разъемы для слаботочных систем (RJ45 для компьютерной сети, RJ11 для телефонии, TV-разъемы), устройства вызова медперсонала, часы.

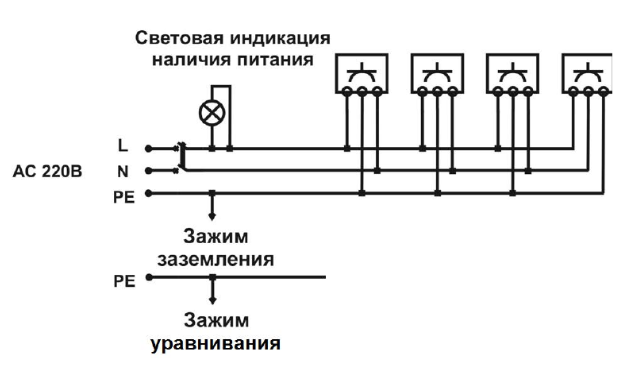

Рис. 2 Электрическая схема «ОЗОН» МК-НО-800

Световые консоли оснащаются дополнительными встроенными светильниками для местного и общего освещения, а также ночником. По желанию заказчика светильники могут быть выполнены с использованием люминесцентных или светодиодных технологий.

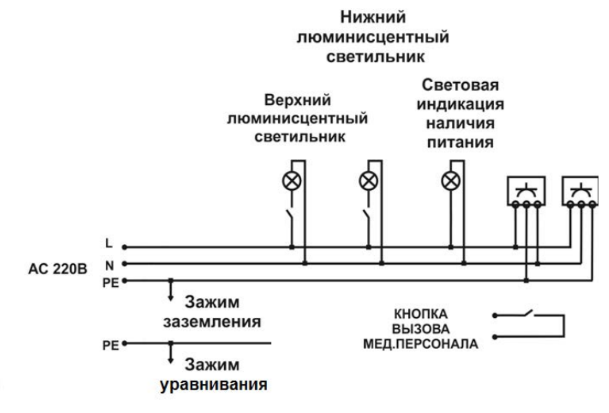

Рис. 3 Электрическая схема «ОЗОН» МК-НД-1200-С

3. Монтажные линейки и кронштейны. Предназначены для установки различного медицинского оборудования на консоли, включая прямое размещение на направляющих, а также использование дополнительных компонентов: полок, тумб, стоек, держателей и шарнирных кронштейнов.

Виды медицинских консолей

Медицинские консоли принято различать:

— по способу установки

— по целевому назначению

Медицинские консоли по способу установки:

1. Настенные медицинские консоли – консоли, располагающиеся в непосредственной близости от стены для использования пациентами. Существуют горизонтальные и вертикальные настенные медицинские консоли.

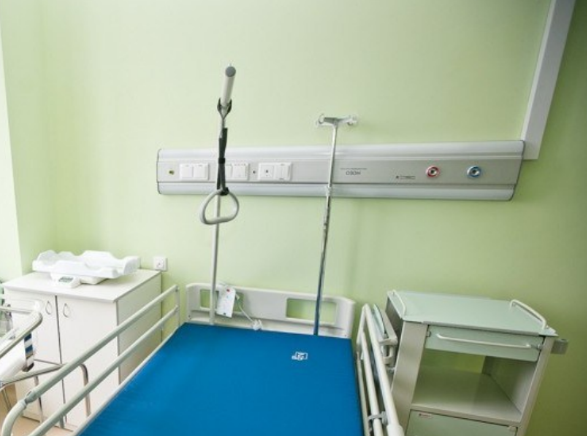

Рис. 4 Настенная консоль «ОЗОН»

По количеству рядов настенные консоли бывают:

– однорядные;

– двухрядные;

– трехрядные;

– четырехрядные.

По размерам самый минимальные консоли – до 800 мм, максимальные – более 1600 мм.

2. Медицинские консоли тип «МОСТ». В случае, когда стены имеют низкую несущую способность или место лечения пациента находится на расстоянии более 1,2м от стены, рекомендуется использовать медицинские консоли серии ОЗОН типа «МОСТ». Эти консоли обеспечивают удобное электроснабжение и подачу медицинских газов в любой части палаты, что делает их более предпочтительными, чем настенные консоли.

Комплектация оборудования электрической и газовой части консолей серии ОЗОН типа «МОСТ» соответствует комплектации настенных консолей. Для обеспечения необходимой конструкционной прочности количество рядов не менее двух.

Длина мостовых консолей от 1200 мм – до 3000 мм.

По типу комплекта опор бывают:

– напольные опоры;

– потолочные опоры.

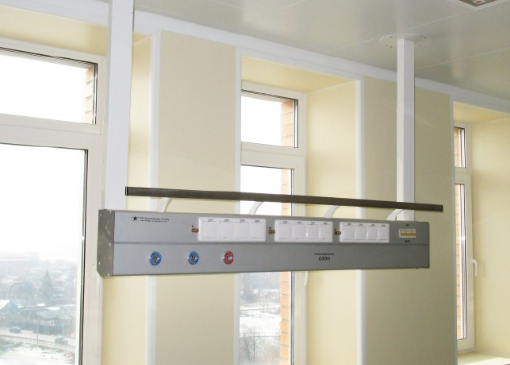

Рис. 5 Потолочная консоль «ОЗОН» тип «МОСТ» МК-НД-1600

По типу рабочих зон различают:

– с одной рабочей зоной (фронтальной);

– с двумя рабочими зонами (двухсторонняя) – одна спереди консоли, другая сзади;

– консоль «МОСТ» с одной или двумя передвижными системами.

3. Консоли на потолочной основе (безплечевые, с поворотным плечом, двумя поворотными плечами, лифтом). Потолочные медицинские консоли применяются в случаях, когда зона лечения пациента находится вдали от стен. Такая консоль представляет собой функциональную передвижную систему, обеспечивающую подключение медицинских газов, электропитания и информационных магистралей. Дополнительно консоль оборудована полками, рельсами и кронштейнами для установки медицинского оборудования.

Консоли на потолочной основе востребованы в операционных, реанимациях, родильных отделениях, палатах интенсивной терапии и других помещениях, где критически важен удобный доступ и возможность свободного передвижения вокруг места расположения пациента.

Медицинская консоль с потолочным креплением представляет собой модульную конструкцию, которая состоит из потолочной опоры (тумбы), поворотного плеча и секции источников.

По типам опоры существует 5 видов:

– консоли на одной опоре;

– консоли с одним поворотным плечом;

– консоли с двойным поворотным плечом;

– консоли с одним подъемно-поворотным плечом;

– консоли с двойным подъемно-поворотным плечом.

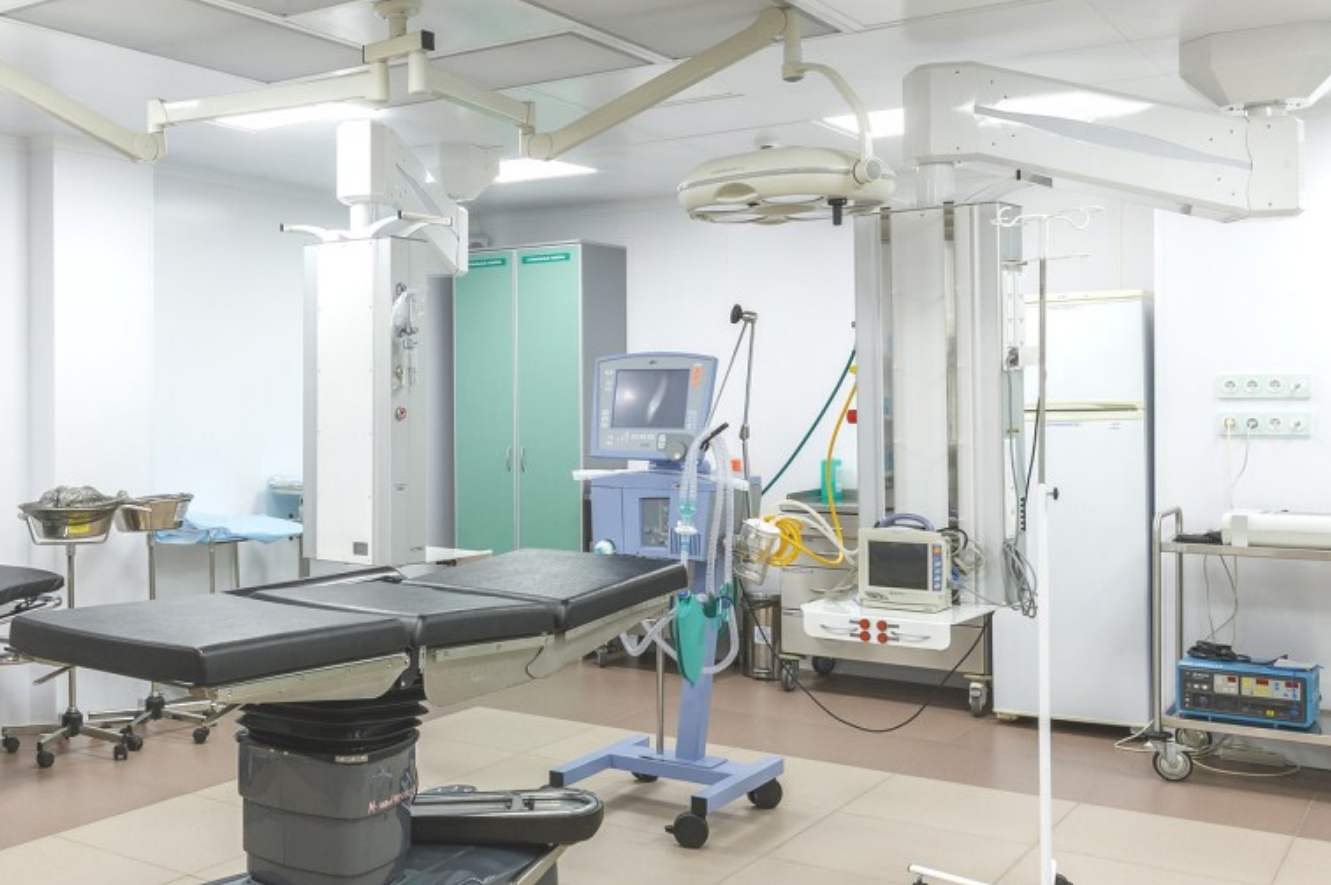

Рис. 6 Медицинская консоль МК-НД-800

Также консоли на потолочной основе разделяют по:

– типу модуля источников: вертикальный, горизонтальный, квадратный;

– типу тормозного механизма (ограничение вращения): пневматический и электрический;

– целевому назначению: хирургические, анестезиологические и общего назначения.

При выборе консоли важно определить ее конфигурацию и состав.

4. Консоли с настенным поворотным креплением. Монтируются на стену с недостаточно прочными потолочными конструкциями, что делает невозможным установку потолочной консоли, или для обеспечения более широкого диапазона движения консоли по сравнению со стационарной моделью. Состоит из настенной опоры, одинарного или двойного плеча (плечо может быть с лифтом) и секции источников.

Консоли с настенным поворотным креплением различают:

— по типу опоры: с одним поворотным плечом, с двойным поворотным плечом, с одним подъемно-поворотным плечом и с двойным подъемно-поворотным плечом;

— по типу модуля источника: вертикальный и горизонтальный.

Медицинские консоли с настенным поворотным креплением используются в хирургии, реанимации и других медицинских помещениях для создания комфортных условий работы медперсонала в непосредственной близости к пациенту. Такие консоли обладают способностью вращаться вокруг вертикальной оси в пределах 180 градусов благодаря поворотным рычагам, а также имеют возможность настройки угла поворота. Крепление может быть оснащено подъемным механизмом (лифтом), который позволяет регулировать высоту расположения конечного элемента консоли с медицинским оборудованием, электрическими и газовыми разъемами.

5. Встраиваемые медицинские консоли. Медицинские консоли серии ОЗОН встраиваемого типа активно используются в операционных и реанимационных отделениях. Их встроенная конструкция со сниженным количеством открытых поверхностей и без внешних креплений облегчает проведение дезинфекции и санитарной обработки помещений.

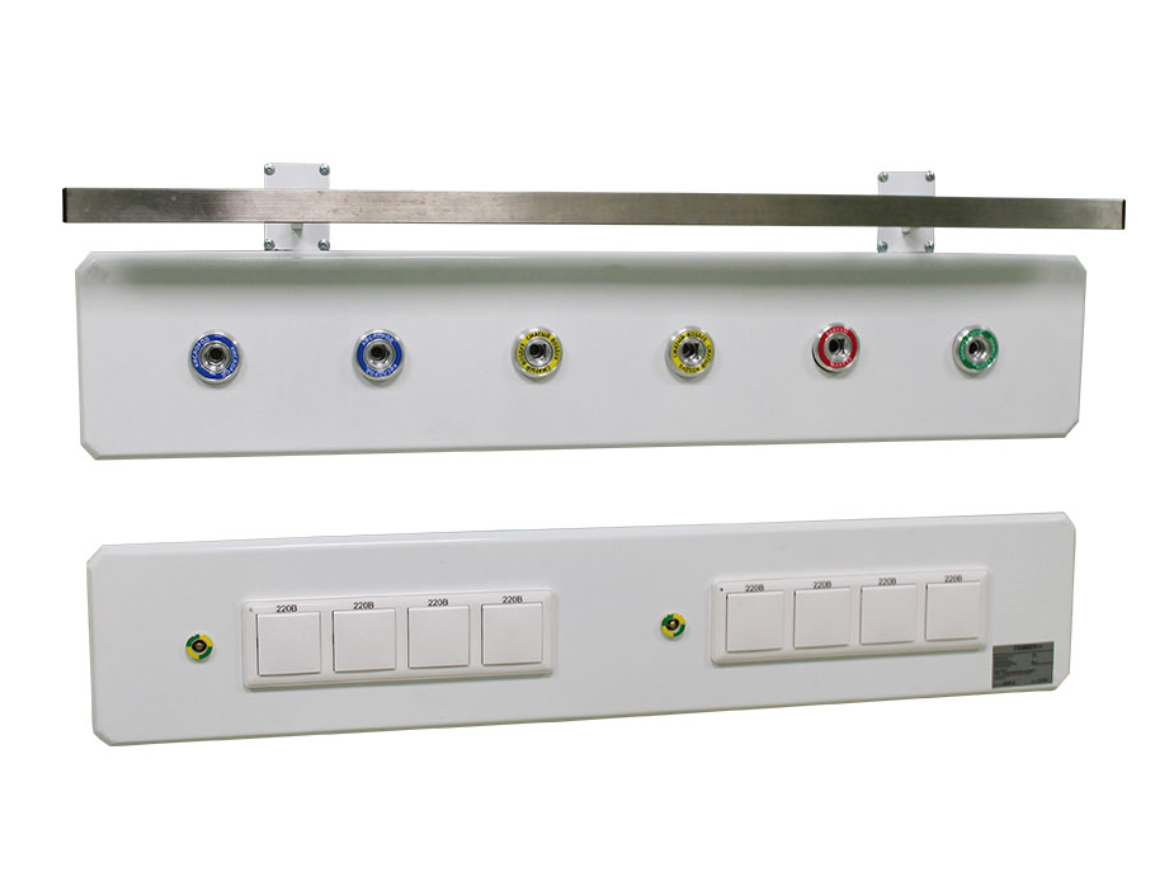

Рис. 7 Встраиваемая медицинская консоль

 6. Консоли на подвижном колесном основании. Консоль на колесной опоре разработана для обширных реанимационных помещений и отделений интенсивной терапии с высотой потолков свыше 4 метров. Устройство обеспечивает доступ к медицинским газам и электропитанию непосредственно в зоне нахождения пациента. Дополнительно консоль оборудована набором полок и медицинских планок для установки специализированного оборудования.

Ключевое преимущество данной консоли – обширная зона обслуживания при минимальных требованиях к потолочным перекрытиям здания, так как вес конструкции распределяется на напольное покрытие.

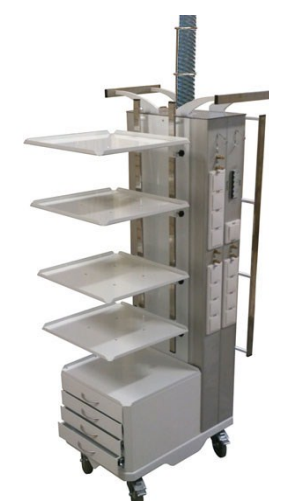

Рис. 8 Медицинская консоль МК-НД-800 на колесной опоре

 7. Система отвода наркозных газов. Предназначены для отсоса и удаления из операционного зала продуктов дыхания пациента. Применяются при связанных с общей анестезией операциях и входят в состав анестезиологических консолей. По видам разделят на активные (для создания разряжения и эжекции продуктов дыхания в вентиляцию используют энергию сжатого воздуха) и пассивные (устанавливаются только при наличии подвода от активной вентиляционной системы учреждения, фактически являясь ее оконечными точками подключения).

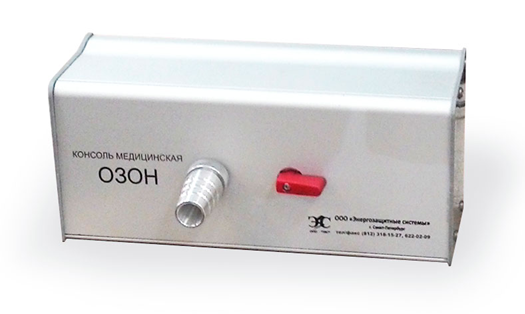

Рис. 9 Эжектор

8. Клапанные системы. Предназначены для оперативного подключения медицинского оборудования к магистралям медицинских газов. Применяются при расположении места лечения пациента в непосредственной близости от стены и организации электроснабжения оборудования от розеточных щитков накладного или встроенного исполнения.

Завод Энергозащитные системы производит клапанные системы ОЗОН, которые могут включать от одного до пяти газовых клапанов. По исполнению бывают: настенные и встраиваемые. Встраиваемая модификация газовых консолей устанавливается в стенную нишу рядом с зоной расположения медицинского оборудования.

Для контроля величины давления в магистрали медицинского газа (например, кислорода) заводом выпускается модификация — газовая консоль с манометром. Установленные в систему манометры указывают давление в соответствующих газовых магистралях.

Заключение

Медицинские консоли представляют собой важный элемент современного медицинского оборудования, играя ключевую роль в обеспечении эффективного и безопасного ухода за пациентами. Разнообразие видов консольных решений позволяет медицинским учреждениям адаптировать оборудование под свои нужды, оптимизируя рабочие процессы и улучшая комфорт как для специалистов, так и для пациентов.
